Un resorte de hardware, también conocido como anillo o hebilla, es un sujetador que se instala en el eje o poro de una máquina o equipo para asegurar el movimiento axial de las piezas. Por lo general, está hecho de acero para resortes altamente elástico (como 65Mn, 60Si2Mn) o acero inoxidable, utilizando su propia deformación elástica en la ranura, desempeñando así el papel de posicionamiento axial.
El papel principal de los resortes de hardware se puede resumir de la siguiente manera:
Posicionamiento y fijación axial.
Esta es la función más fundamental del clang. Evita movimientos axiales innecesarios de piezas instaladas en ejes (como engranajes, cojinetes, ruedas de correa) o piezas instaladas en orificios, asegurando que estas piezas funcionen de manera constante en las posiciones especificadas en el diseño.
Fuerzas axiales del rodamiento
Los resortes pueden soportar cargas axiales en ambas direcciones. Por ejemplo, los resortes del eje pueden impedir que las piezas se muevan hacia la izquierda o hacia la derecha; Lo mismo ocurre con la perforación de resortes. Proporciona un soporte axial confiable para todo el conjunto.
Simplifica la estructura y ahorra espacio.
La estructura del resorte es muy compacta en comparación con la forma tradicional de ubicación mediante tuercas, tapas de extremo o ejes escalonados. Solo requiere espacio para una ranura, sin tornillos adicionales ni estructuras complejas, lo que hace que el diseño del dispositivo sea más pequeño y liviano.
Fácil instalación y desmontaje
El uso de tenazas de resorte especializadas (el orificio se usa como tenaza de boca recta, el eje se usa como tenaza en ángulo), se puede instalar y desmontar muy rápidamente, lo que facilita enormemente el montaje, mantenimiento y reemplazo de piezas.
El costo es bajo
El resorte es una pieza estándar que se puede producir a gran escala y a muy bajo coste. El uso de resortes como método de posicionamiento puede reducir significativamente los costos de fabricación en comparación con el mecanizado de ejes escalonados o el diseño de cubiertas fijas complejas.
Debido a su función única, la gama de aplicaciones de los resortes de hardware es extremadamente amplia y cubre casi todos los campos industriales y las necesidades diarias.
Fabricación de Maquinaria e Industrias Pesadas
Caja de cambios y caja de cambios: Se utiliza para fijar los engranajes y cojinetes en los ejes para asegurar que unen la transmisión en la posición de los distintos ojos.
Equipos de máquina herramienta: en piezas de transmisión, como ejes principales y barras de seda, se utiliza para fijar rodamientos y piezas de transmisión.
Maquinaria de construcción: se utilizan en gran número sistemas hidráulicos y mecanismos de dirección para excavadoras, grúas, etc.
la industria del automóvil
Motor: se utiliza para fijar cigüeñales, pastillas de freno en árboles de levas, etc.
Transmisión: similar a la fabricación mecánica, es una pieza de posicionamiento clave dentro de las transmisiones automáticas y manuales.
El chasis y el sistema de dirección: juega un papel de posicionamiento en el colector, el volante y otros componentes.
Componentes eléctricos: arranque de motores, generadores, etc.
Electrodomésticos y electrónica.
Lavadora: Rodamientos que fijan el eje de la rueda o eje del cilindro.
Aire acondicionado, ventilador eléctrico: eje de motor fijo.
Impresoras y fotocopiadoras: muy utilizadas en diversos rodillos y mecanismos de transmisión.
Instrumentación aeroespacial y de precisión
Aunque los requisitos de materiales y fiabilidad son extremadamente altos, todavía se utilizan materiales especiales y resortes de precisión en algunas situaciones de posicionamiento no críticas para lograr diseños livianos y compactos.
Bienes cotidianos y muebles
Ruedas deslizantes, ruedas de pie: ejes utilizados para fijar las ruedas.
Mueble plegable: actúa como dispositivo limitador en las conexiones de las juntas.
Modelos de juguete: habituales en estructuras de transmisión.
Dependiendo del lugar de instalación, los resortes de hardware se dividen principalmente en dos categorías:

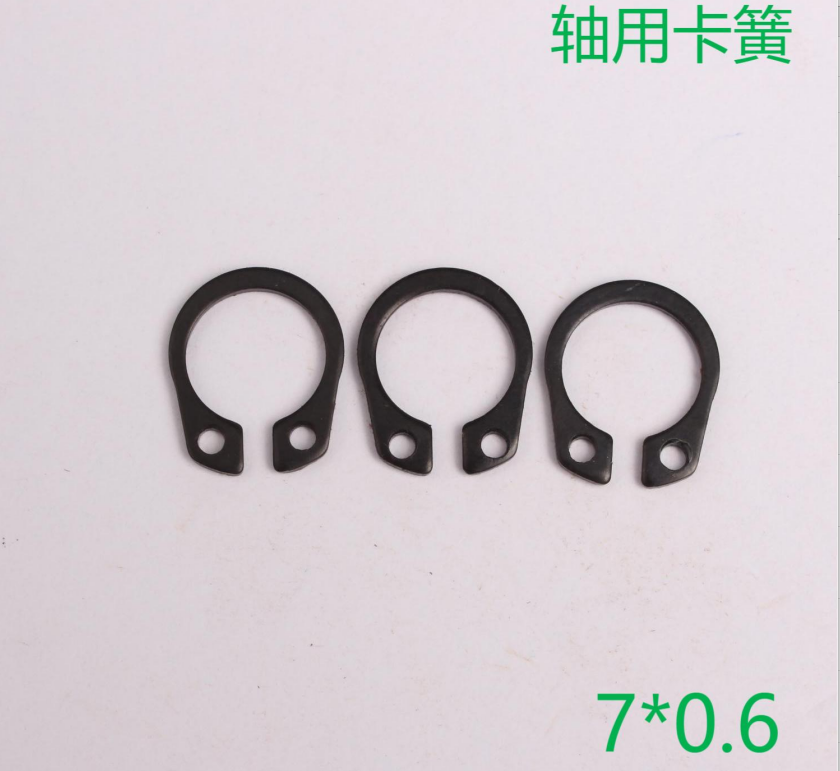

Ejes para ejes
Forma: El diámetro interno es ligeramente menor que el diámetro axial.
Función: Pegado en la ranura del eje para evitar que las piezas del eje se muevan hacia afuera.
HERRAMIENTAS PARA LA INSTALACIÓN: La boca de la pinza metálica se abre hacia afuera (la pinza curva).
manantiales de poros
Forma: El diámetro exterior es ligeramente mayor que la apertura.
Función: Pegado en una ranura dentro del orificio para evitar que las piezas dentro del orificio se escapen hacia afuera.
HERRAMIENTAS PARA LA INSTALACIÓN: La boca de las pinzas de resorte se contrae hacia adentro (la pinza de boca recta).
circlip tipo E
Un resorte de eje especial para ejes se bloquea directamente en ranuras poco profundas del eje o sujeta las piezas directamente a través de su abertura "E", sin necesidad de procesar una ranura circular completa, y es más conveniente de instalar, pero con menos rodamiento.
resumen
En conclusión, aunque sea una parte pequeña, un resorte de hardware juega un papel indispensable en la industria moderna. Resuelve el problema del posicionamiento axial de piezas en estructuras mecánicas de forma sencilla, eficaz y económica. Su amplia gama de aplicaciones y accesorios críticos lo convierten en uno de los componentes estándar elegidos por los ingenieros al diseñar dispositivos mecánicos compactos y confiables.
